Vérification d’ouvrages pour le spectacle « La Machine »

Contexte

Dans le cadre d’un spectacle urbain réalisé par la compagnie « La Machine », deux convois atypiques vont parcourir la ville de Toulouse et traverser des ouvrages Tisséo (Tunnel, station de métro, etc…). Ces deux convois représentant respectivement un Minotaure et une Araignée présentent des charges importantes par essieu qui pourraient endommager la structure des ouvrages Tisséo.

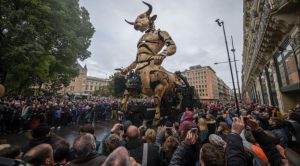

Photographie du Minotaure à proximité de la station de métro « Capitole »

Missions

Getec Sud Ouest a réalisé une mission de vérification structurelle des dalles de couverture des ouvrages Tisséo (stations de métro, grille d’aération, Tunnel) vis-à-vis du passage du Minotaure et de l’Araignée.

Méthodologie : Recueil des archives mises à disposition par Tisséo. Modélisation des cas de chargement (Minotaure, Araignée, foule, etc…). Exécution des calculs vérificateurs des ouvrages. Définition d’un cheminement préférentiel pour le passage des convois. Avis sur les zones de « sieste » à proximité des ouvrages Tisséo.

Descriptif de l’étude

Phase 1 : Analyse des données d’archive (plans de coffrage et ferraillage, notes de calcul initiales).

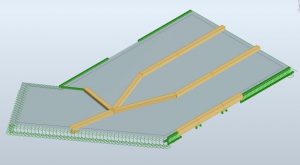

Phase 2 : Modélisation de la structure ou d’une partie de la structure sous les cas de charge retenus (Minotaure, Araignée, Foule, véhicule…).

Phase 3 : Comparaison des sollicitations avec les notes de calcul initiales ou calculs béton armé pour juger de la portance des ouvrages.

Phase 4 : Définition des cheminements de circulation et des zones de stockage pour impacter le moins possible les ouvrages.
